顶装焦炭和捣固焦炭质量评价
来源:暂无  编辑:管理员   2021年08月18日 04:51

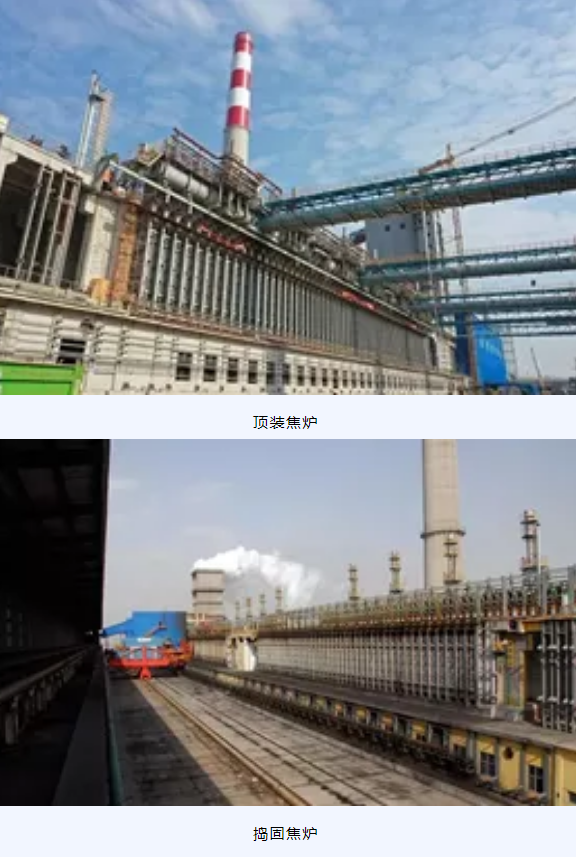

我国优质炼焦煤资源日益枯竭,从国外引进焦煤和肥煤价格又太高,传统顶装炼焦工艺不利于钢铁企业降低成本。捣固炼焦技术可以在多配入弱粘结煤的条件下生产出满足高炉使用指标的焦炭,具有节约优质煤和降低成本的优势,然而捣固焦炭在高炉中的使用效果也众说纷纭、褒贬不一。

由于捣固焦炭与顶装焦炭在工艺和配煤结构上完全不同,所以捣固焦炭与顶装焦炭的常用指标和微观结构存在较大差距。下文我们通过对一种捣固焦炭和一种顶装焦炭的基础指标、微观结构、气化反应特性以及反应后结构变化进行对比分析来比较两种焦炭差异。捣固焦炭与顶装焦炭的对比结论如下:

01、CSR、CRI对比

捣固焦炭和顶装焦炭化学成分相近,冷态强度指标一致,国标CRI高于顶装焦炭,国标CSR低于顶装焦炭,等溶损率及基质反应实验表明,顶装焦炭和捣固焦炭等溶损率后强度CSR25(N-Iso)差值比国标CSR差值减小,说明捣固焦炭国标反应后强度低的主要原因是溶损率过高,而与焦炭物理结构包含的气孔结构和基质强度无明显关系,顶装焦炭因各向同性等光学组织成分稍多,故基质反应性稍高。

02、焦炭内部气孔数量对比

顶装焦炭内部大气孔数量较多、气孔形状比较规则、分布均匀,溶损反应后气孔壁上形成许多小气孔,原有气孔变大,气孔率增加,溶损后气孔分布比较均匀;捣固焦炭内部小气孔数量较多,存在相当多一部分扁孔,长宽比很大,增加了捣固焦炭的比表面积,进而增加焦炭反应性,使得气化反应失重率增加,此外气孔形状不规则、分布不均匀,孔壁薄厚不一,溶损反应后,小气孔变大,气孔壁逐渐变薄,焦炭内部的闭气孔变成开气孔并且参与反应,气孔率增加幅度大于顶装焦炭,溶损后气孔分布不均匀,抗溶损能力稍差。

03、焦炭对等时间法(国标)和等溶损率法对比

使用不同温度下溶损率25%的反应后强度CSR25(Iso)探讨溶损反应动力学行为对捣固焦炭和顶装焦炭溶损后强度的影响,对等时间法(国标)和等溶损率法对比。结果表明,与国标法相比,等溶损率法测得的焦炭反应后强度差距较小,随着反应温度升高,两种焦炭反应速率明显升高,除捣固焦炭在1150℃反应后强度最低,两种焦炭反应后强度明显增加,并且差距不大;通过模式配合法求得粉状顶装焦炭和捣固焦炭的活化能分别为146.5kJ/mol和166.66kJ/mol,不同温度下块状焦炭反应速率与粉状焦炭对比可知,低温下因捣固焦炭气孔发达、比表面积大,活性位点比较多,更容易与CO2接触并反应,高温下捣固焦炭基质反应速率高于顶装焦炭加之气孔发达,即使趋于表面反应,捣固焦炭反应速率高于顶装焦炭。

版权所有:河南钢铁工业协会 地址:河南省郑州市金水区黄河北街4号附1号 电话:0371-63917753
技术支持:河南中钢网科技集团股份有限公司
